GEOFLEX NEDİR?
Ani doğa olaylarına karşı koruma için dayanıklı bağlantı elemanları
GEOFLEX ®, DN100-DN1800 çap aralığındaki boru hatlarının zemin hareketleri, heyelanlar, çökmeler, depremler, tsunamiler, gelgit dalgaları vb. gibi sismik veya jeoteknik kökenli olaylara karşı korunması için mükemmel çözüm.
GEOFLEX ® bağlantı parçası, civata kullanılmadan monte edilmiş kayan bir gövde ve iki küresel mafsaldan oluşan yenilikçi ve benzersiz bir tasarımın sonucudur. Ürün yelpazesi mükemmel mekanik mukavemet ve yüksek yer değiştirme direnci sunar. GEOFLEX ®, çok ciddi jeoteknik kısıtlamalar karşısında yüksek performans davranışını doğrulamak için bir dizi teste tabi tutulmuştur ve “deprem ve çökmeye dayanıklı düktil demir boru tasarımı” için hazırlanan ISO 16134 standardına uygundur.
Depremler
Sarsıntılar
Heyelanlar
Çökmeler
Zemin Kaymaları
Gelgitler
TASARIM
Benzersiz ve Yenilikçi
GEOFLEX ®’in benzersiz tasarımı yenilikçi mühendisliğinde saklı. GEOFLEX ® ile güç, dayanıklılık ve esneklik bir arada.

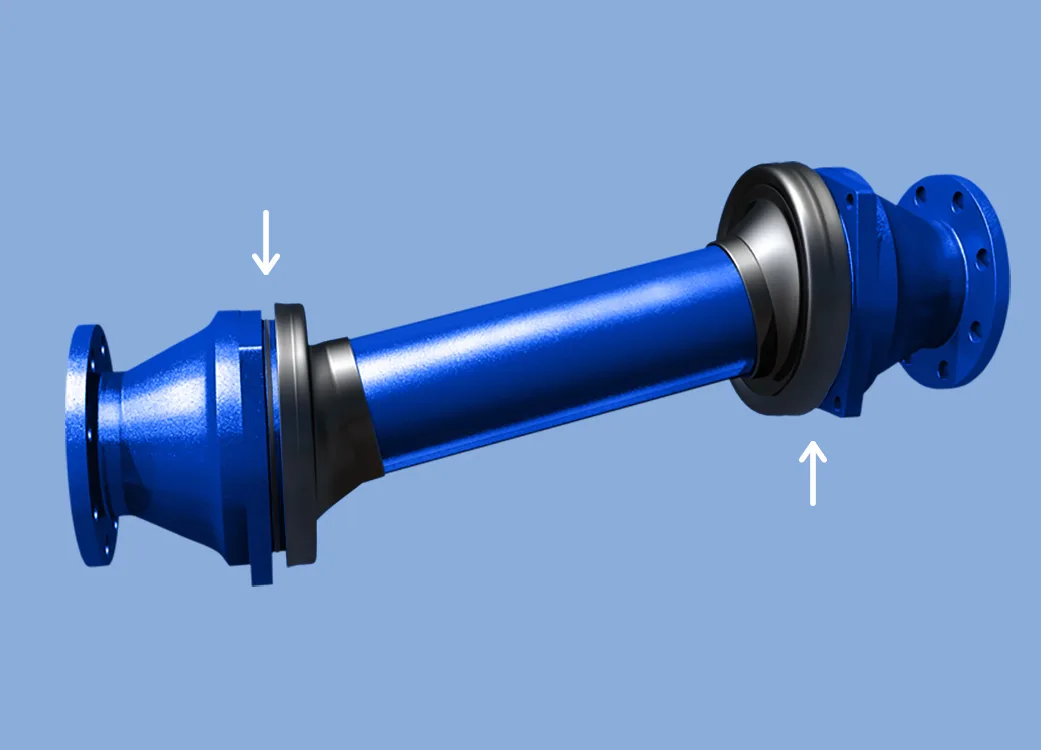

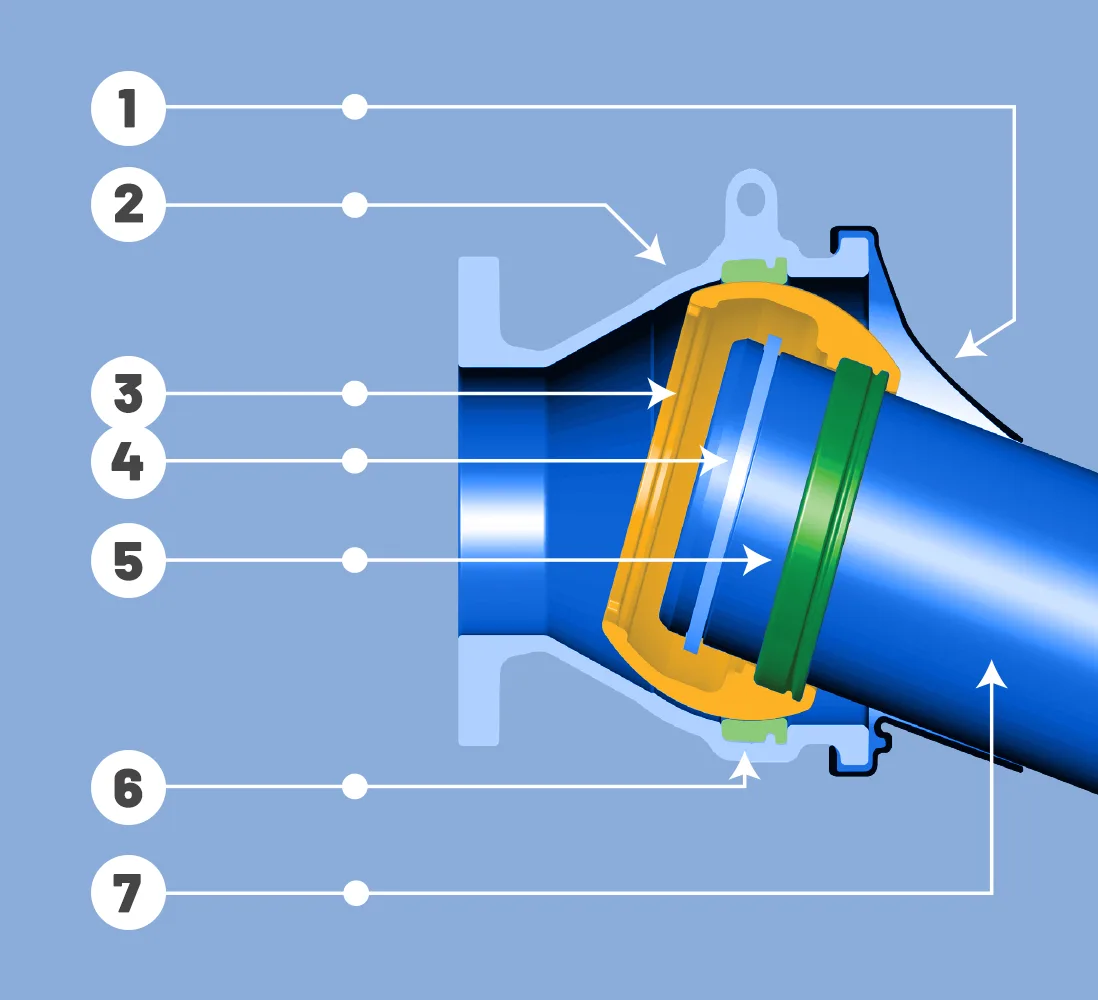

- Yuva kılıfı
- Flanşlı yuva
- Küresel mafsal
- Kilitleme halkası
- Küresel mafsal contası
- Flanşlı yuva contası
- Manşon
YETENEKLERİ ve FAYDALARI
Akıllıca Düşünülmüş Mühendislik
Genleşme / Daralma Kapasitesi

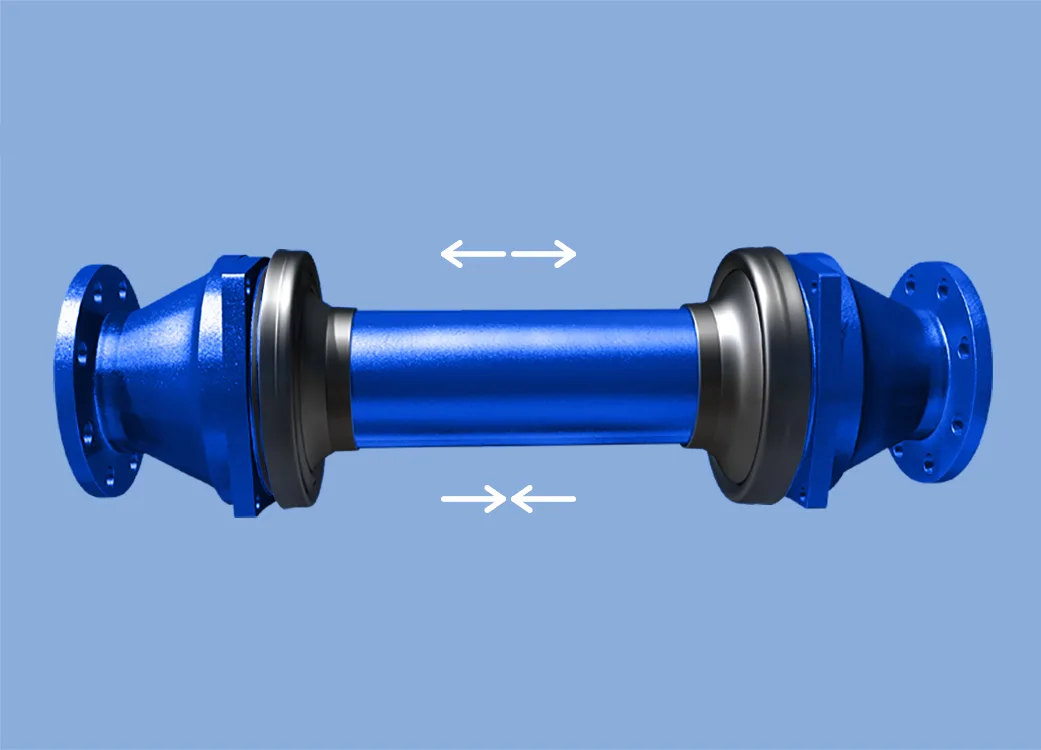

Her flanşlı küresel mafsal arasında, daralma veya genleşme sırasında gövdenin kayması, önemli yer değiştirmenin elde edilebileceği anlamına gelir.
Sapma ve Açısal Sapma
Küresel mafsalların her biri 38° ile 40° arasında geniş bir açısal sapma sunar. Farklı gövde uzunlukları sunarak GEOFLEX ®, 600 mm'ye kadar zemin çökmesine karşı direnç gösterir. İki bağlantı parçasını birbiri ardına birleştirerek daha geniş aralıklar elde edilebilir.
Dönme Serbestliği

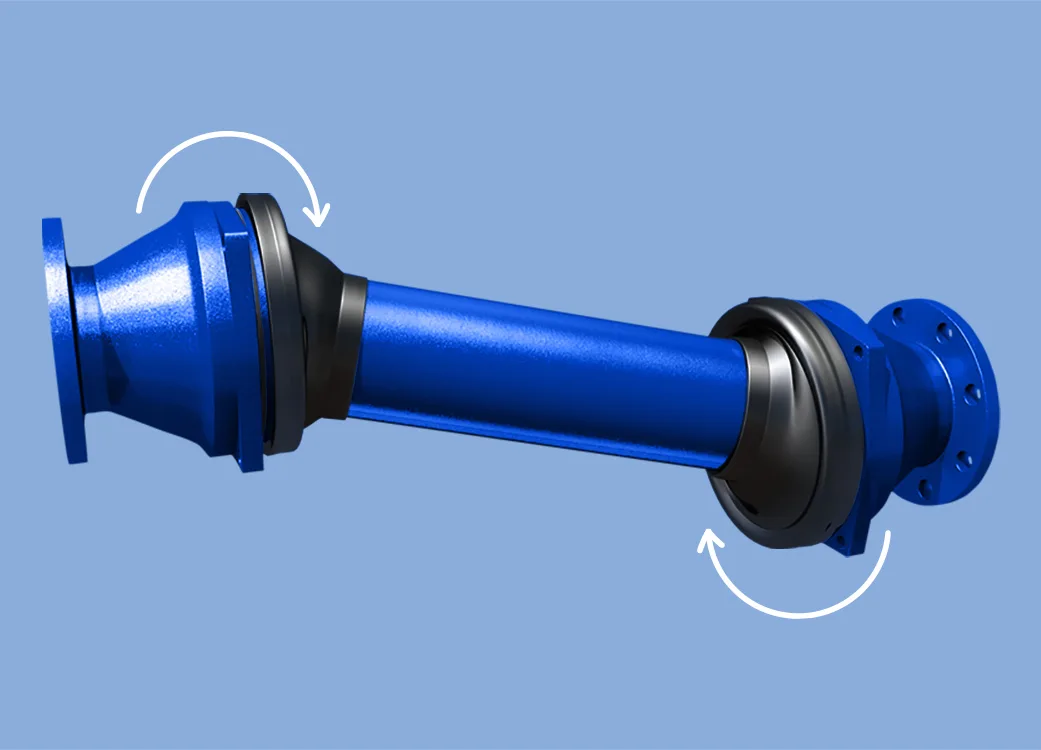

Eksenel yer değiştirmeyi ve sapmayı emme kapasitesine ek olarak, GEOFLEX ® ayrıca küresel mafsallarda dönebilir ve bu da flanşlarda herhangi bir hasar oluşmasını önlemeye yardımcı olur.
NERELERDE KULLANILIR
Başlıca Kullanım Alanları

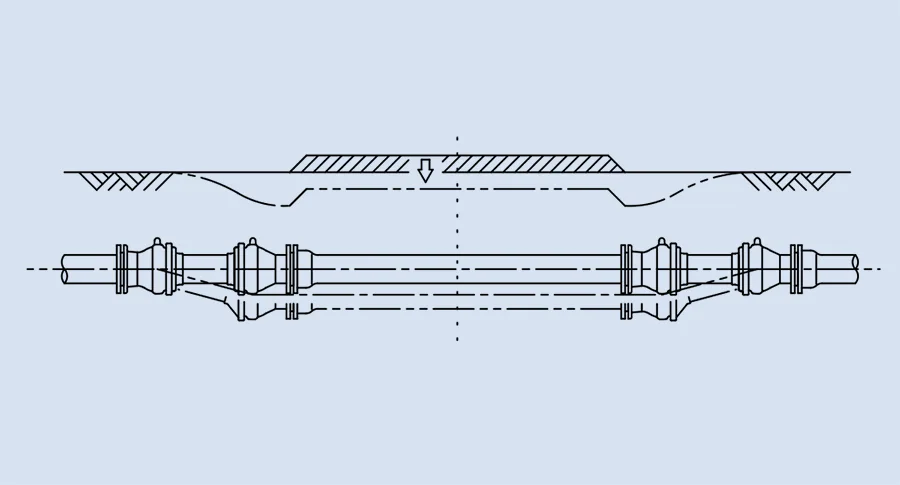

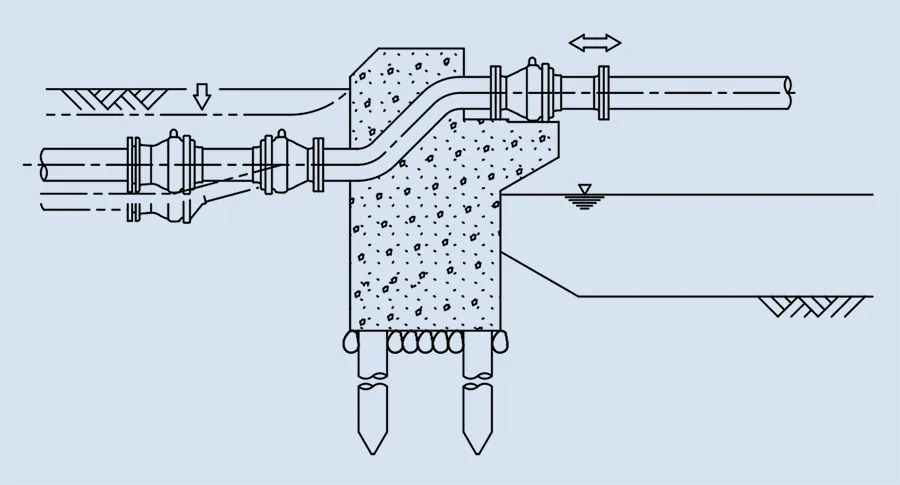

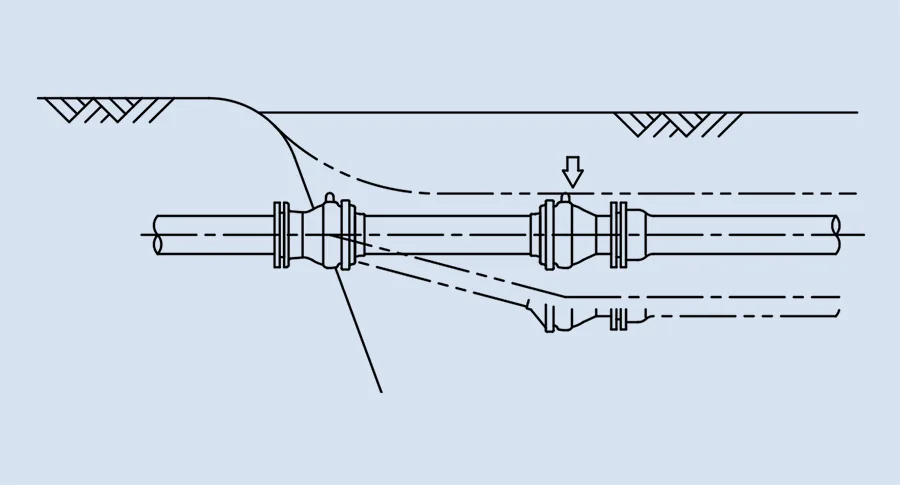

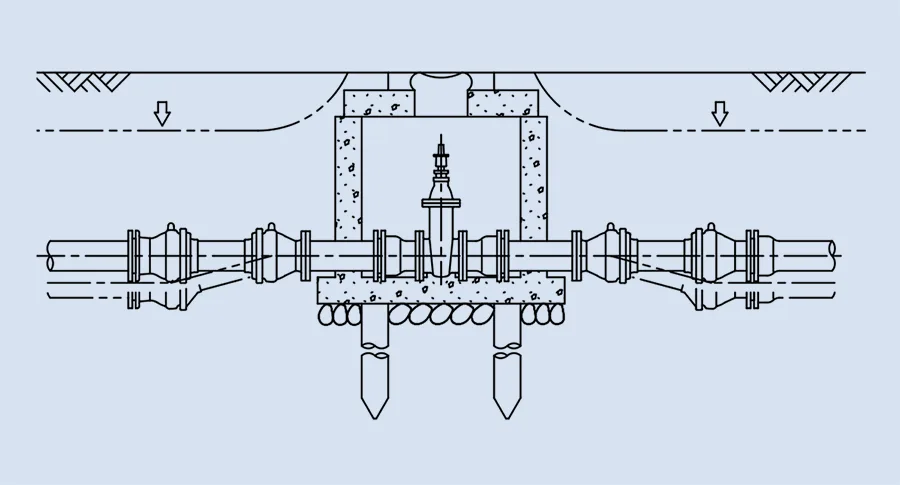

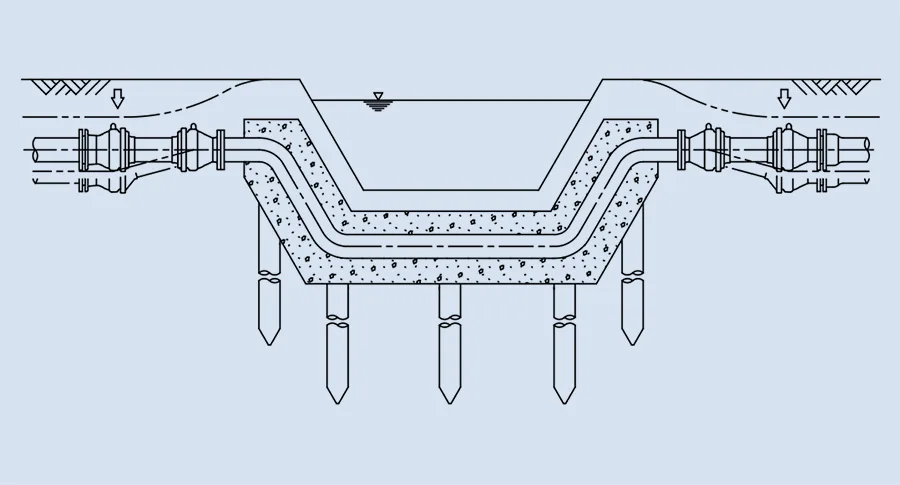

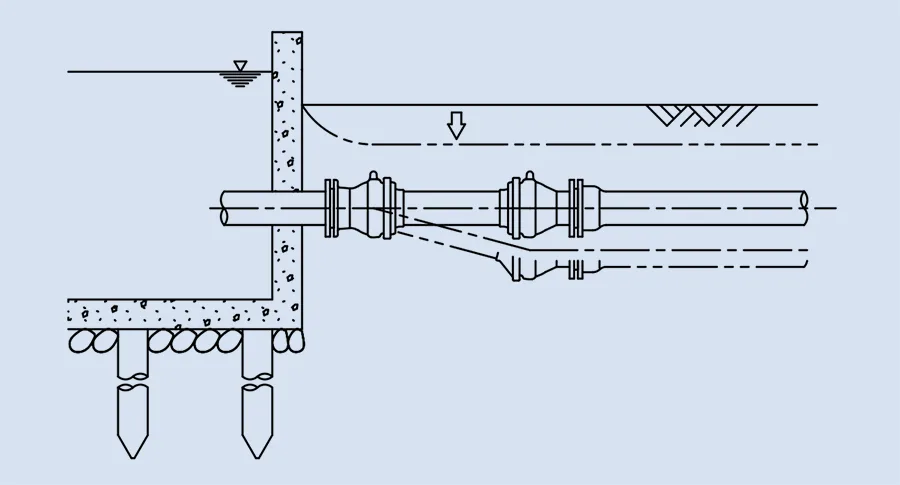

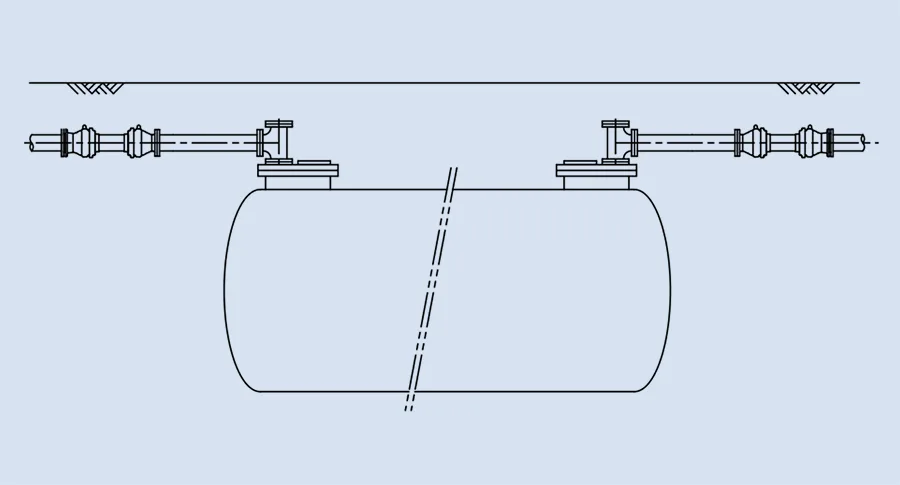

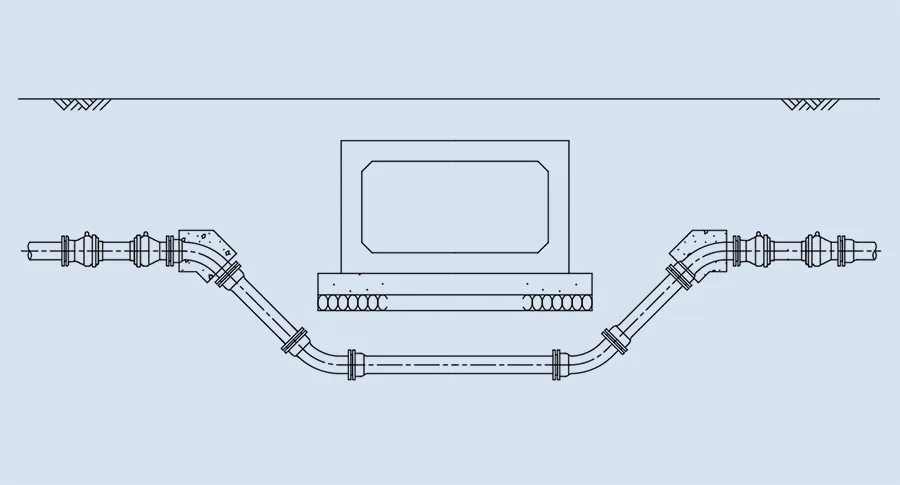

GEOFLEX ® amacı, gerekli olan tüm alanlarda tam koruma sağlamaktır. Su bendi geçişlerinde, vana odası giriş – çıkışlarında, yapı çıkışlarında, sıvılaşma bölgelerinde, yol geçişlerinde, tank giriş – çıkışlarında, dere geçişlerinde, şebeke beslemelerinde, tahliye kanalı geçişlerinde ve köprü geçişlerinde maksimum korum sağlar.
GALERİ
VİDEOLAR
Nasıl Çalışır?
Deney Çalışması

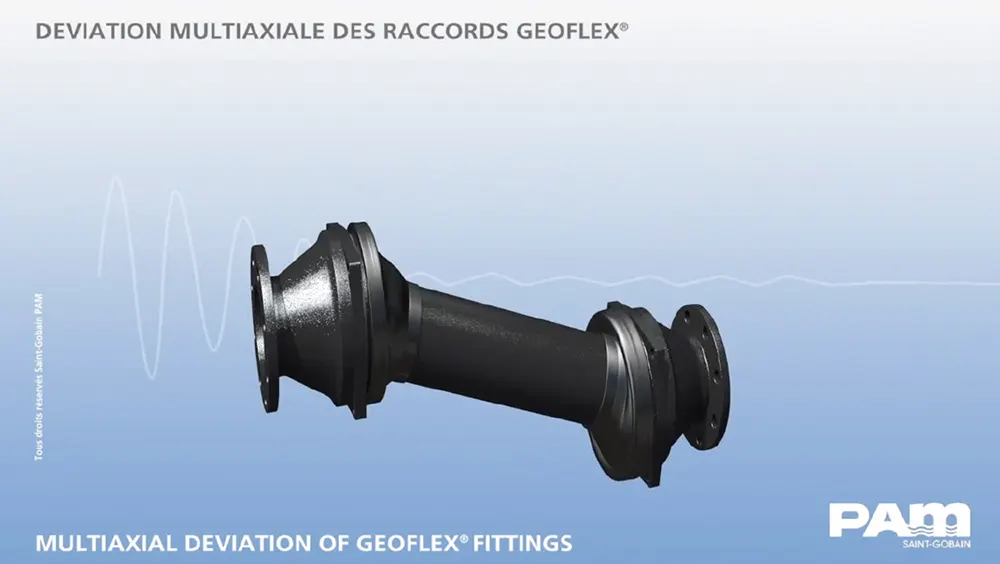

Tanıtım Gösterimi
PERFORMANS TESTLERİ

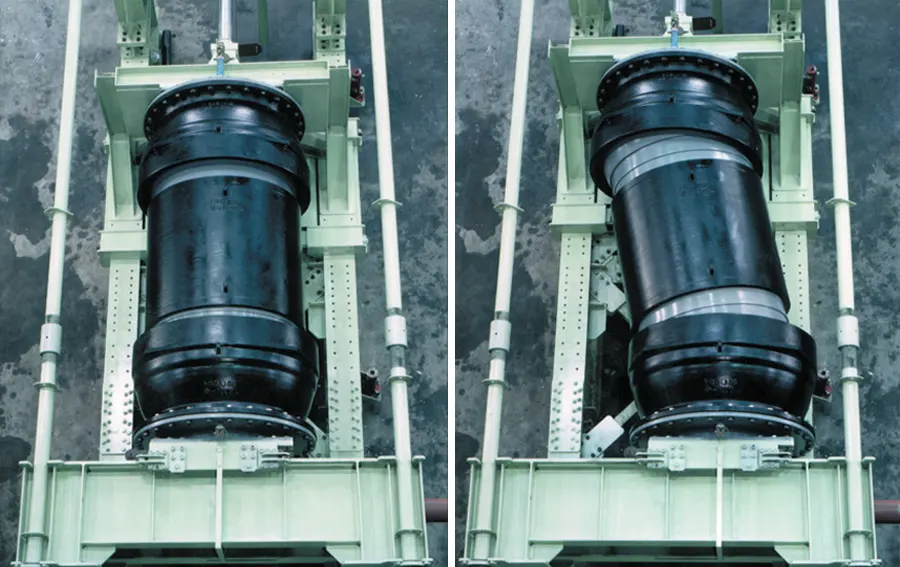

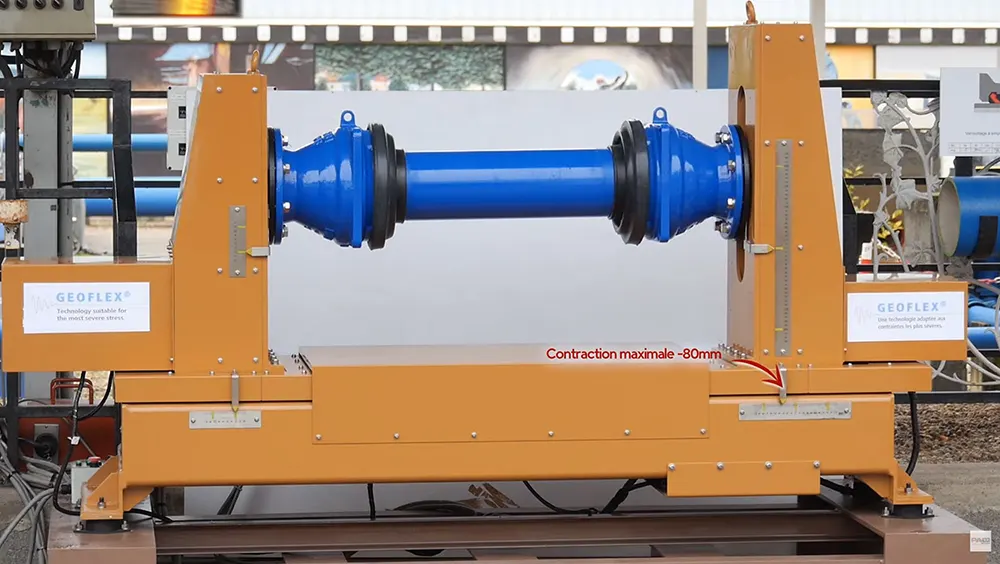

Düz ve Sapmalı Konumda Sızdırmazlık Testi
AMAÇ:
GEOFLEX ®'in düz ve sapmalı konumda hidrolik basınca maruz kaldığında sızdırmazlığını ve bütünlüğünü test etmek.
TEST METHODU:
GEOFLEX ®'i test düzeneğine yatay, hizalı bir konumda yerleştirin.
Sistemi önerilen çalışma koşullarına göre basınçlandırın.
GEOFLEX ®'i amaçlanan uygulama ile aynı sapma açısına ayarlayın. Test süresi boyunca su sızıntısı veya başka bir arıza olmadığını kontrol edin.
Dönme Sızdırmazlık Testi
AMAÇ:
GEOFLEX ®'in sızdırmazlığını ve bütünlüğünü, sapma ve genleşme/daralma ile birlikte döngüsel bir hareket testinde hidrolik basınca maruz kaldığında test etmek.
TEST METHODU:
GEOFLEX ®'i test düzeneğine yatay, hizalı bir konumda yerleştirin.
Sistemi önerilen çalışma koşullarına uygun şekilde basınçlandırın.
GEOFLEX ®'in amaçlanan uygulamasına karşılık gelen bir sapma seviyesini korurken uçlardan birine döngüsel bir dönme hareketi uygulayın. Test süresi boyunca su sızıntısı veya başka bir arıza olmadığını kontrol edin.
Sıyrılma Mukavemeti Testi
AMAÇ:
GEOFLEX ®'in yer değiştirme gerilimine karşı direncinin
uyumlu olduğunu test etmek.
TEST METHODU:
GEOFLEX ®'i test yatağına yatay, hizalı bir konuma yerleştirin.
kN cinsinden 3*D(mm) eşdeğerine ulaşana kadar kademeli olarak çekme kuvveti uygulayın. Test sonrası kopma veya başka bir arıza olmadığını kontrol edin.
Su Akış Karakteristiği Testi
AMAÇ:
GEOFLEX ®'in içindeki su akışını incelemek.
TEST METHODU:

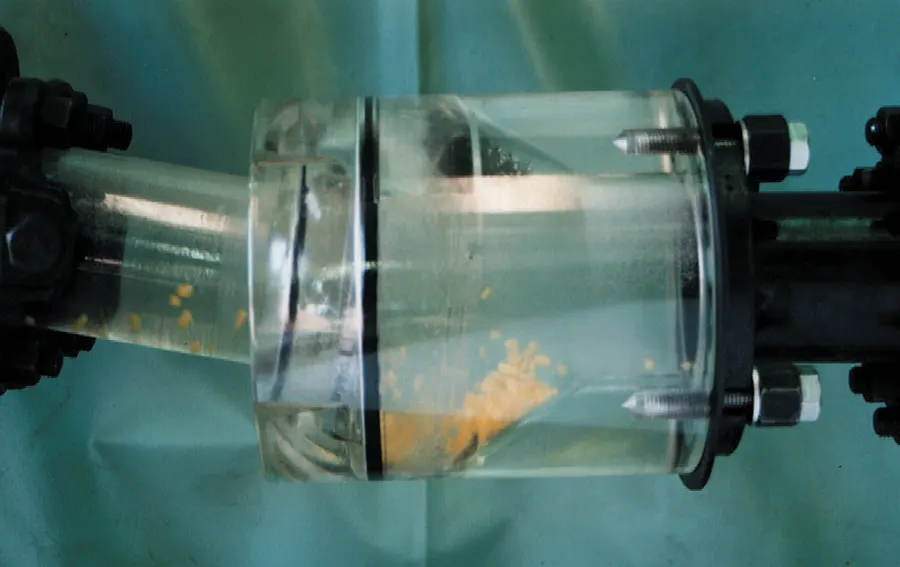

Görsel incelemeyle su akışını gözlemlemek için DN80 boyutunda şeffaf akrilik bir GEOFLEX ®kullanın.
Düz ve sapma açısındaki koşullarda GEOFLEX ®içinde su durgunluğunun oluşmadığını doğrulayın.
GEOFLEX ®'in Sismik Strese Karşı Direncinin Test Edilmesi
AMAÇ:

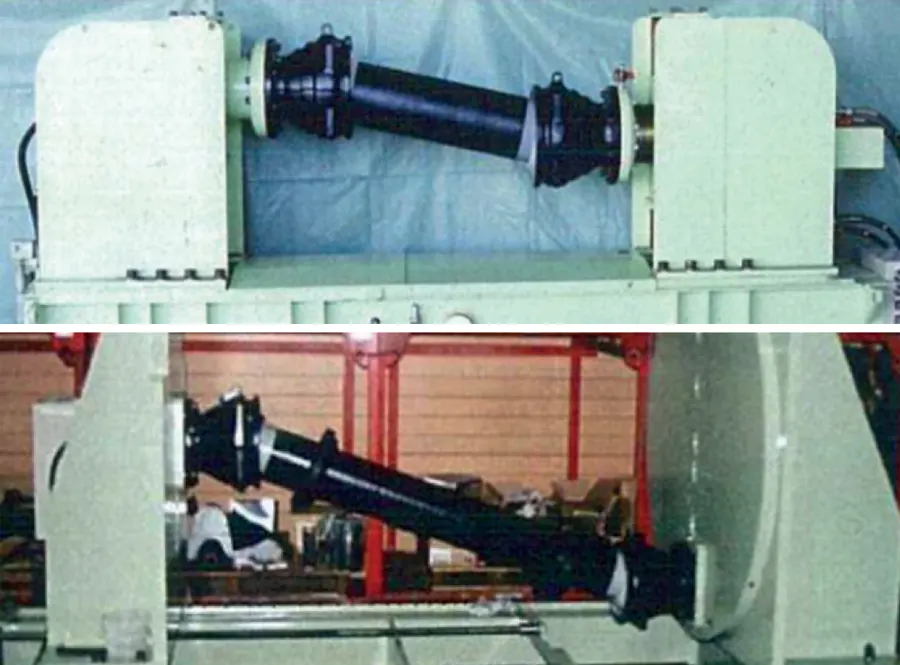

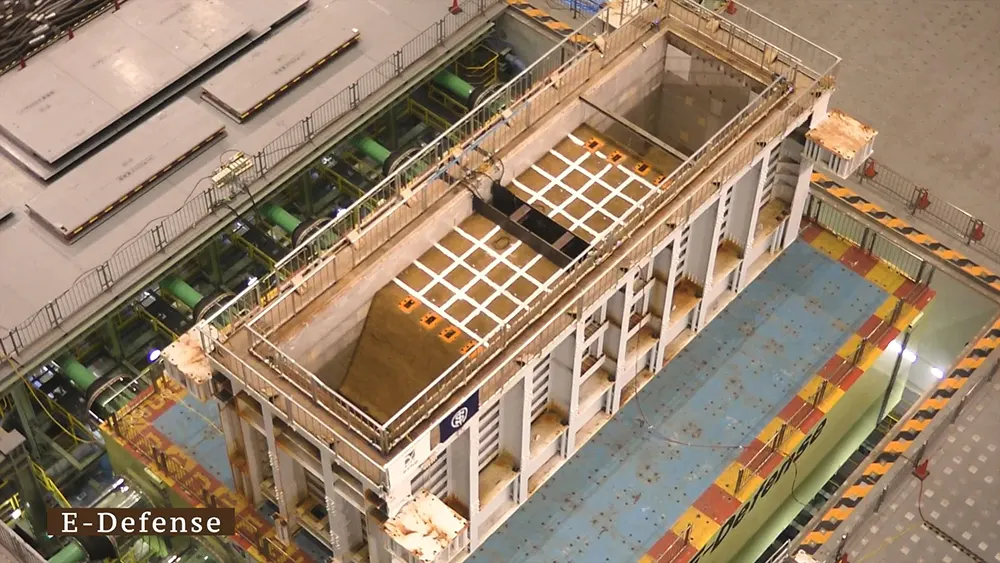

Hanshin-Awaji depremi (Kobe 1995) sırasında kaydedilen en güçlü şoka eşit bir ivmeye sahip bir deprem simülasyon odasında bir test gerçekleştirmek ve gömülü bir GEOFLEX ® bağlantı parçasının sismik strese karşı direncini değerlendirmek.

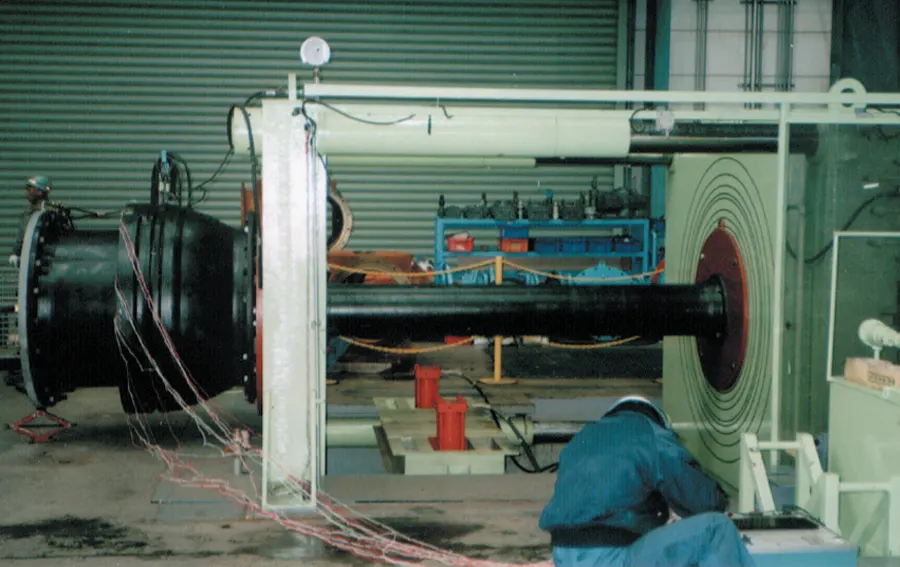

TEST YATAĞI

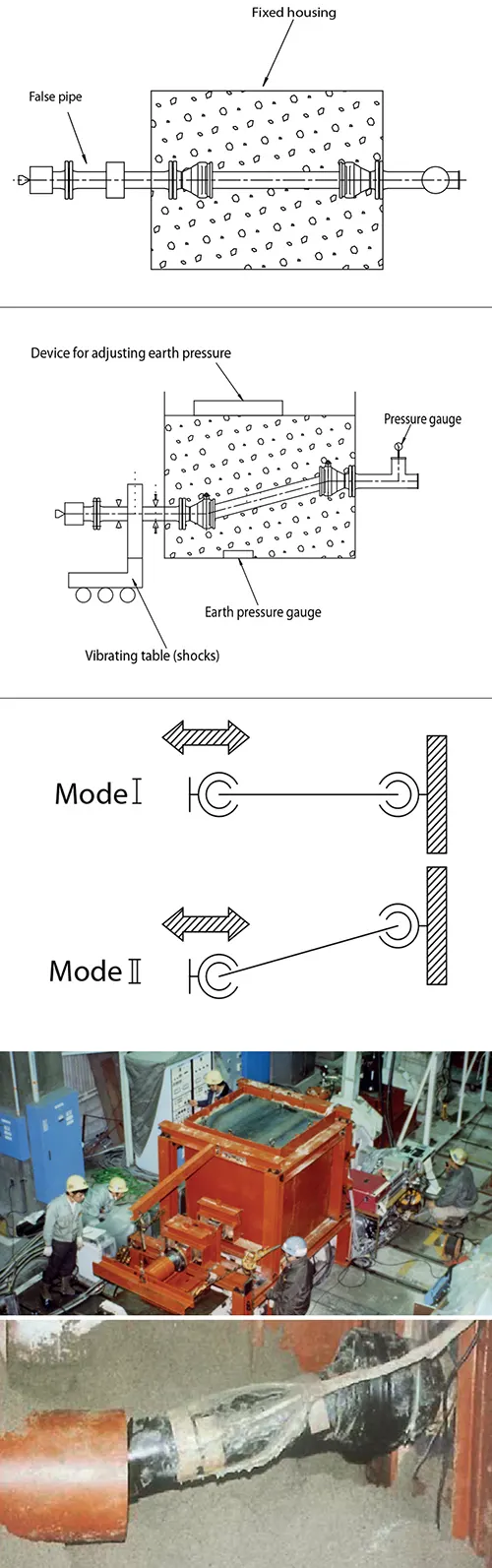

Test yatağı, GEOFLEX ®'in bir ucuna takılı sabit bir oda ve bağlantı parçasının diğer ucuna takılı ve odadan bağımsız bir sarsma masasından oluşur. Bu yapılandırma, gömülü bir boru hattının bölümlerinin, zemin deformasyonu veya bağlantının bir binayla birleştiği yerdeki yerel deformasyon gibi süreksiz koşullarını yaklaşık olarak simüle eder.
TEST METHODU:
GEOFLEX ®'i mod I'e (sapma h = 0 mm) ve mod II'ye (200 mm sapma) göre önceden tanımlanmış iki konumun her birine yerleştirin. Yatay olarak sinüs dalgaları şeklinde şoklar oluşturun ve boruyu suyla doldurduktan sonra nitrojen [N2] kullanarak boru hattının iç basıncını 0,75 MPa'da tutun.
- Aralık: 20 ila 70 mm
- Frekans: 0,5 ila 3,5 Hz
- Maksimum ivme: 14,5 m/s²
TEST SONUÇLARI:
Her iki kurulum konfigürasyonunda (Mod I ve mod II) bilyalı mafsallarda veya flanş mafsallarında herhangi bir sızıntı gözlemlenmedi.
Ünitenin sökülmesinden sonra GEOFLEX ® bileşenlerinin hiçbirinde herhangi bir deformasyon veya hasar gözlemlenmedi.
Bu gözlemler 17.000 çevrimden sonra 14,5 m/s²'lik maksimum ivmeyle yapıldı. Ünitenin akma dayanımı, bağıl yer değiştirmeleri emmek için yeterlidir.
ISO 16134
Deprem ve Çökmeye Dayanıklı Düktil Boru Hatları Tasarımı
Kapsam: ISO 16134, sismik aktivite ve toprak çökmesinin beklendiği alanlarda kullanıma uygun deprem ve çökmeye dayanıklı düktil boru hatlarının tasarımını belirtir. Gömülü boru hatlarının direncini belirleme ve kontrol etme aracı sağlar ve ayrıca örnek hesaplamalar verir. Yeraltına gömülü boru hatlarında kullanılan,genleşme/daralma ve sapma kabiliyetlerine sahip düktil borular ve bağlantı parçaları için geçerlidir.
Deprem dayanıklılığı hesaplamaları ve güvenlik kontrolü: Boru hatlarının deprem etkilerine dayanıklılığını kontrol ederken, nominal yükün (ölü yük ve faydalı yük) depremin neden olduğu stresin etkileriyle birleştirildiği durum için bir hesaplama yapılmalıdır. Boru veya bağlantı parçasının stres seviyesi ve oluşan yer değiştirme (sapma/açısal sapma; genleşme/daralma) tepki yer değiştirme yöntemi ile hesaplanır. Deprem dayanıklılığı, bu değerlerin ilgili izin verilen sınırlarıyla karşılaştırılmasıyla kontrol edilir.
Boru hatlarının deprem dayanıklılığını kontrol etmek için kullanılan üç temel kriter üç veya dört performans seviyesine ayrılır:
| Genleşme/Daralma Performansı | S-1 | Boru veya bağlantı parçasının uzunluğunun ± %1’i veya daha fazlası |
| S-2 | Boru veya bağlantı parçasının uzunluğunun ± %0,5’i ila ± %1’i | |
| S-3 | Boru veya bağlantı parçasının uzunluğunun ± %0,5’inden az | |
| Kayma Direnci | A | 3 d kN veya daha fazla |
| B | 1,5 d kN ila 3 d kN’den az | |
| C | 0,75 d kN ila 1,5 d kN’den az | |
| D | 0,75 d kN’den az | |
| Açısal Sapma Performansı | M-1 | ± 15° veya daha fazla |
| M-2 | ± 7,5° ila < ± 15° | |
| M-3 | ± 7,5°’den az | |
| L milimetre cinsinden parça uzunluğu (mm) | ||
| d milimetre cinsinden nominal boru çapı (mm) | ||
GEOFLEX ® serisindeki tüm bağlantı parçaları, depremlere karşı mekanik direnç için üç performans kriterinin tümü için en yüksek güvenlik seviyesini sunar:
• Genleşme/büzülme kapasitesi: Sınıf S1a uzunluğun +/-%1’ine eşit veya daha büyük,
• Yer değiştirmeye karşı direnç: Sınıf A a 3 DkN veya daha fazla,
• Bağlantının açısal sapması: Sınıf M-1 a +/- 15° veya daha fazla.
